Marca: Gatan nombre modelo: Mesa de calentamiento in situ Murano 525
Distribuidores: oubotong co., Ltd.

Fabricante: Gatan

Introducción integral del producto:

Introducción a las funciones del producto:

El calentamiento de las muestras en la microscopía electrónica de barrido se ha convertido en un medio indispensable en muchas investigaciones científicas de materiales. el uso de la Mesa de calentamiento in situ de la microscopía electrónica de barrido puede observar dinámicamente los cambios microscópicos de los materiales y el análisis de falla durante los cambios de temperatura. Hoy en día, es ampliamente utilizado en materiales metálicos, detección de cristales líquidos, semiconductores, materiales poliméricos, inclusiones de fluidos, bioingeniería y muchos otros campos. La Mesa de calentamiento in situ Murano 525 nos permite observar dinámicamente la transición de fase, la recristalización, el crecimiento de granos y la oxidación de las muestras durante el proceso de calentamiento.

Las principales características técnicas del producto:

La Mesa de calentamiento Murano es compacta y compacta, y puede conectarse fácilmente con la mayoría de las mesas de muestra estándar de microscopía electrónica de barrido. contiene una interfaz térmica adecuada para el procesamiento de imágenes electrónicas secundarias, difracción de retrodispersión electrónica (ebsd) y haces de iones enfocados (fib). Capaz de calentar rápidamente muestras de hasta 9 mm x 4,5 mm x 1,5 mm de tamaño. Esta mesa de calentamiento se puede utilizar fácilmente para la configuración geométrica del ebsd, manteniendo al mismo tiempo una distancia de trabajo adecuada. El rango de temperatura de la Mesa de muestras cubre desde la temperatura ambiente hasta 950 grados celsius. Para las reacciones catalíticas, reductoras o oxidativas, se puede optar por un capilar adyacente a la muestra para la inyección de gas. El flujo de gas externo a través del capilar se controla con una válvula de aguja en la brida. La base refrigerada por agua garantiza la protección del sem, la cubierta de blindaje térmico reemplazable permite imágenes convencionales o análisis ebsd, y el controlador de temperatura basado en software puede lograr un control y registro precisos de la temperatura. El sesgo integral puede detectar electrones secundarios y electrones emisores de calor, mejorando así la calidad de imagen a altas temperaturas.

Esta imagen muestra un mapa de distribución de fases ebsd de la transformación de Austenita de 945 ° C a 880 ° C a ferrita, con Austenita azul (oscura) y ferrita Roja (brillante). El ensayo utilizó una muestra de acero con bajas emisiones de carbono, que se calentó a 945 ° C y luego se enfrió a una velocidad de 1 ° C por minuto hasta que se observó el inicio de la transición de fase. Una vez iniciada la transición de fase, se mantiene el calor para observar el proceso de cambio de fase en un solo grano y luego se vuelve a enfriar. Los datos fueron proporcionados por el Dr. Singh ubhi de Oxford instruments.

La Mesa de calentamiento in situ Murano 525 destaca las ventajas técnicas:

1. capaz de calentar y enfriar rápidamente muestras de hasta varios milímetros (> 100 ° C / min)

2. el tamaño compacto permite la inclinación del gran ángulo necesario para el ebsd, lo que facilita la inserción y extracción del dispositivo.

3. se pueden realizar estudios sobre reacciones locales de gas a altas temperaturas.

4. precisión de temperatura < ± 0,5 ° C y estabilidad < 1 ° C / h

5. configurar un módulo de refrigeración por agua para proteger eficazmente la cabina SEM y lograr una temperatura de muestra segura de 950 ° C

6. personalizado para cada sem, fácil de instalar / desmontar, y el Banco de muestras Sem puede volver a la normalidad en unos minutos.

7. el nuevo controlador de temperatura basado en PC realiza un control preciso que puede sincronizar la distribución facial y la curva de temperatura del ebsd.

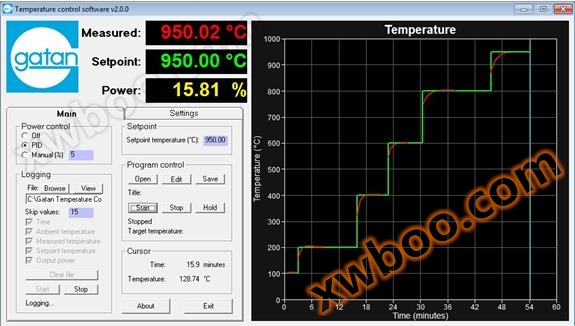

Controlador de temperatura basado en PC

Principales parámetros técnicos del producto:

1. distancia de trabajo: distancia de trabajo con blindaje 10 mm, distancia de trabajo sin blindaje 12,5 mm

2. tamaño de la muestra: x 4,5 mm, y 9 mm, Z (con blindaje) 1,5 mm, (sin blindaje) 3 mm

3. estabilidad de la temperatura: + 0,5 ° C

4. precisión de control de temperatura: + 0,5 ℃.

5. rango de temperatura: 950 ° C

6. sistema de control de imagen: sistema digital de control de haz de electrones y procesamiento de imágenes digiscansem

7. medidas de protección: con dispositivos de blindaje térmico, sin efectos térmicos significativos en el objetivo y el almacén de muestras, permitiendo imágenes convencionales o análisis ebsd

8. estructura: estructura compacta, fácil de instalar y sacar, se puede utilizar fácilmente para la configuración geométrica del ebsd, manteniendo una distancia de trabajo adecuada

9. control de temperatura: dos modos de control automático y control manual de la eip, que pueden almacenar todos los parámetros de calentamiento, control de software independiente, que puede lograr la distribución facial simultánea de la ebsd y la curva de temperatura.

Las principales áreas de aplicación de los productos son:

Análisis in situ del ebsd

Materiales metálicos

Geología petrolera, rocas y minerales

Materiales fotoeléctricos

Materiales poliméricos químicos

Material de batería de nueva energía

Semiconductores
