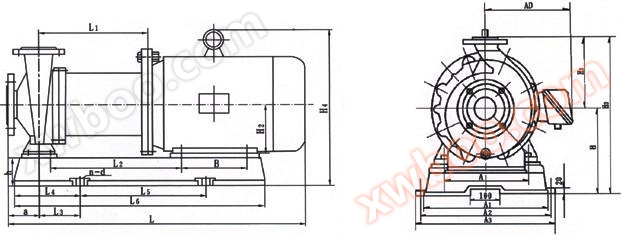

Mapa de dimensiones de instalación de apariencia:

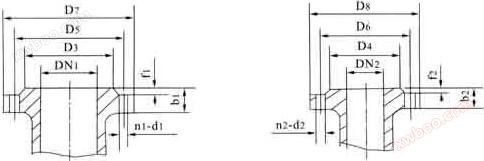

Tamaño de la brida:

Instalación y puesta en marcha:

(1) la bomba magnética debe instalarse horizontalmente, no debe erigirse, el cuerpo de la bomba de plástico no debe soportar el peso de la tubería, para requisitos especiales de instalación vertical, el motor debe estar hacia arriba.
(2) cuando el nivel de líquido de succión es superior a la línea del eje de la bomba, se puede golpear la válvula de la tubería de succión antes de arrancar. si el nivel de líquido de succión es inferior a la línea del eje de la bomba, la tubería debe estar equipada con una válvula inferior.
(3) la bomba debe inspeccionarse antes de su uso, la rotación de la hoja de aire del motor debe ser flexible, sin atascos y ruidos anormales, y cada sujetador debe apretarse.
(4) comprobar si la dirección de rotación del motor es consistente con la marca de dirección de la bomba magnética.
(5) después de que el motor se mueve, golpee lentamente la válvula de descarga, y después de que la bomba entre en el Estado normal de funcionamiento, ajuste la válvula de descarga al grado necesario.
(6) antes de que la bomba deje de funcionar, primero debe cerrar la válvula de descarga y luego cortar la fuente de alimentación.

Precauciones:

(1) debido a que el enfriamiento y el deslizamiento de los rodamientos de la bomba magnética dependen del medio enviado, está absolutamente prohibido el transporte aéreo, evitando al mismo tiempo el transporte espacial y temporal causado por el corte de energía a mitad de trabajo.
(2) en el medio transportado, si contiene partículas sólidas, se debe agregar una pantalla de filtro a la entrada de la bomba: si contiene partículas ferromagnéticas, se debe agregar un filtro magnético.
(3) la temperatura ambiente de la bomba en uso debe ser inferior a 40 ° c, y el aumento de la temperatura del motor no debe exceder de 75 ° c.
(4) el medio transportado y su temperatura deben estar dentro del rango permitido por el material de la bomba (véase el cuadro adjunto B. la temperatura de uso de la bomba de plástico de ingeniería es inferior a 60 grados celsius, la temperatura de uso de la bomba metálica es inferior a 100 grados celsius, la presión máxima de trabajo no es superior a 0,2 mpa, la presión máxima de trabajo es de 1,6 mpa, la densidad no es superior a 1600 kg / M m2, y la viscosidad no es superior a 30x10 - 6 metros cuadrados / s de líquido sin partículas duras y fibras.
(5) para los medios en los que el líquido de transporte es fácil de precipitar y cristalizar, se debe limpiar a tiempo después de su uso para drenar el líquido acumulado en la bomba.
(6) después de 1000 horas de funcionamiento normal de la bomba magnética, se debe desmontar e inspeccionar el desgaste del rodamiento y el anillo móvil final, y reemplazar las piezas vulnerables que no deben usarse más.
