El sistema de medición del flujo de gas del suelo en línea es un sistema automatizado utilizado para medir el flujo de CO2 del suelo. El canal estándar es de 4 canales, que se pueden ampliar a 8 canales. Se pueden agregar sensores de otros gases al sistema.
aplicación
- cuantificar el papel de las zonas urbanas en el presupuesto global de carbono, centrándose principalmente en estudios a corto plazo sobre la concentración de co2, documentando patrones espaciales entre ciudades o en un solo lugar.
- registrar el flujo real de CO2 y sus características de difusión en el entorno urbano.
Evaluar los posibles efectos en todas las escalas del clima y la biosfera.
- dinámica de las emisiones de petróleo y carbono de los vertederos
- tierra
- industria del carbón
- volcanes
- Bosques
- pantanos

Principio de detección
El dióxido de carbono en el suelo se produce a través de la acción respiratoria de los microorganismos alrededor de las raíces y raíces de las plantas, así como de los microorganismos heterotróficos que metabolizan la marchitez de las plantas y la materia orgánica del suelo. El dióxido de carbono producido en el suelo cco2s (concentración de CO2 en el suelo) se traslada desde el lugar de producción hasta cco2s (concentración de CO2 en la cámara). Esto depende de la humedad y la temperatura del suelo. La humedad y la temperatura del suelo deben medirse con sensores adicionales. La bomba envía un cierto volumen de muestra de gas de la Cámara al sistema de medición para su detección. El sistema de medición automática del sistema de flujo de gas del suelo en línea puede medir con precisión el intercambio de CO2 en el suelo y es muy útil para la investigación o la medición a largo plazo. Los patrones de variación diaria y estacional de la evolución del CO2 son el resultado de cambios en la humedad del suelo, la temperatura, los recursos de carbono y otros factores. Se pueden realizar mediciones a largo plazo durante semanas o meses en un solo lugar.


Método para medir la respiración del suelo
Una cámara de volumen conocido se coloca en el suelo por un brazo robótico y se monitorea la tasa de aumento de CO2 en la Cámara. Con este sistema, el aire se toma muestras continuamente en un circuito cerrado y la tasa de respiración del suelo es calculada, mostrada y registrada por el instrumento. El aire de la Cámara se mezcla cuidadosamente para garantizar que el muestreo sea representativo y no produzca una diferencia de presión que afecte la evolución del dióxido de carbono en la superficie del suelo.
Debido a la variabilidad inherente del suelo, generalmente se necesitan mediciones en varios lugares para obtener un flujo medio confiable de CO2 del suelo. Para evaluar la variabilidad espacial y la medición del tiempo, se pueden multiplicar y medir hasta cuatro cámaras (opcionalmente hasta ocho). Los sistemas modulares permiten a los investigadores construir sus sistemas personalizados de acuerdo con sus requisitos.

Posición del sensor
La humedad del suelo, la temperatura, la presión y otros sensores auxiliares están incorporados en cada Cámara.
Nivel de protección del sensor
CO2， Sensores infrarrojos de temperatura y presión (ip55) / sensores de humedad del suelo (ip67) / interfaz de sensores auxiliares: o2, h2s, ch4, nh3, voc, etc. (ip55).

Recopilación de datos a bordo

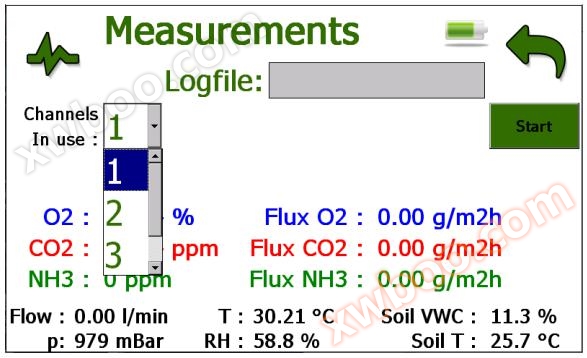

El circuito neumático transporta la muestra de gas de la cámara a la unidad de control. El análisis de datos es proporcionado por una aplicación de software amigable con el usuario. Los usuarios pueden dibujar rápidamente mapas de análisis significativos para evaluar y gestionar las mediciones.

Sistema de suministro de energía de batería de litio
Cada sistema de Cámara tiene una batería recargable interna que alimenta. Equipado con baterías externas para mediciones a largo plazo.

Sistema de brazo de cavidad mecánica
El sistema de brazo de cavidad robótico de diseño profesional puede minimizar la interferencia de condiciones ambientales adversas, como viento, nieve, precipitación, suelo soleado natural, etc.

Datos técnicos
Alcance del trabajo
Temperatura: - 10 ° C a 45 ° c;
Humedad relativa: 0 a 95% hr;
Flujo de gas no condensado: 1 L / MIN máximo;
Sensor co2: rango: 0 - 5.000 ppm, precisión: 2%
Nivel de protección contra el viento y la lluvia: ip55
Memoria: memoria flash a bordo de 18m para adquisición de datos (un total de 32 mb)
Duración de la batería: hasta 4 días
Rango y precisión de los Electrodos
CO₂： 0-5000 ppm 精度： ± 100 ppm
O iqi: 0 - 25% de precisión: + 0,2%
Caudal: 0 - 1000 ml / MIN precisión: + 10 ml / min
Humedad: 0 - 100% de precisión: + 3%
Temperatura: - 40 ° C a 125 ° c precisión: + 0,3 ° C
Presión absoluta: 150 - 1150 mbar precisión: + 15 mbar

Ciclo
Una medición en un lugar consta de dos ciclos. El primero es el ciclo de espera y el otro es el ciclo de medición. Durante el proceso de medición, estos dos ciclos se repiten continuamente siempre que la medición ocurra en una posición.
Caja de control
Incluye procesadores, sensores, bombas y baterías de repuesto.
