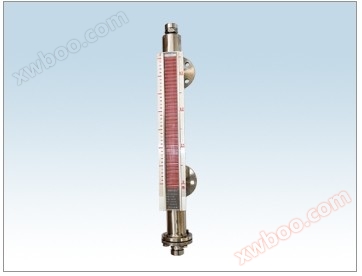

Modelo Zn - ufdz superior (inferior)Medidor de nivel de voltereta magnéticaEs una nueva generación de medidores de nivel desarrollados en respuesta a las necesidades de los usuarios para abrir agujeros en contenedores subterráneos. en comparación con el nivel de líquido incorporado a la uiz, es barato y adecuado para trabajar en entornos inflamables, explosivos, tóxicos, altamente corrosivos y volátiles. es un tipo de montaje lateral de la ufz.Medidor de nivel de voltereta magnéticaEl tipo especial tiene las características de Seguridad y confiabilidad, observación conveniente y indicación clara del nivel de líquido. es ampliamente utilizado en depósitos de petróleo, tanques subterráneos, tanques y otros contenedores, así como en alimentos, productos químicos, fertilizantes y otras industrias. al mismo tiempo, El medidor de nivel de líquido está equipado con accesorios relevantes, y también tiene funciones de alarma y salida de señal de control.

Principales indicadores técnicos

1. rango de medición (mm): 300 a 6000

2. densidad media (g / cm3): 0,5 a 2

3. temperatura de Trabajo ( ℃): - 40 a 350

4. nivel de presión (mpa): ≤ 32

5. precisión de medición (mm): ≤ 10

Principio de funcionamiento

El producto consta de un cuerpo (compuesto por catéteres superiores e inferiores), una caja de voltereta (compuesta por pequeños volteretas magnéticas bicolor rojas y blancas), un flotador (compuesto por un imán, una barra superior, una boya), etc. su estructura se muestra en la imagen y funciona de la siguiente manera: la boya en el recipiente (desarrollada de acuerdo con diferentes medios y pares de agujas de presión), flotando hacia arriba y hacia abajo en el catéter inferior con cambios en la altura del líquido y haciendo que el imán se mueva hacia arriba y hacia abajo dentro del catéter superior a través de la barra superior, lo que hace que el voltereta fuera del cuerpo se vuelque e indica la altura del líquido con rojo y blanco.

Características

1. cuando el recipiente no es adecuado para abrir agujeros en el lado y hay poco espacio alrededor del recipiente, se puede instalar este tipo de medidor de nivel en la parte superior o inferior del recipiente.

2. adecuado para medios líquidos con alta viscosidad

3. la dirección de Observación de la pantalla se puede cambiar arbitrariamente.

4. otras características son las mismas que las de la ufz

Instrucciones de selección

1. la presión nominal del tipo anticorrosivo es ≤ 1,0 mpa.

2. El medidor de nivel tiene un cierto punto ciego, por lo que se debe agregar una compensación de valor de punto ciego al leer la altura del nivel (cuando El medidor de nivel de la fábrica sale de la fábrica, la posición cero de la escala se ha trasladado al valor real).

3. el rango de medición del medidor de nivel no excederá de 5 metros, de lo contrario afectará la estabilidad, fiabilidad y solidez del medidor de nivel.

4. instale la brida de conexión, que se fabricará con referencia al tamaño de la superficie convexa común (hg21592 - 97) de este medidor de nivel de fábrica.

Instalación, uso y mantenimiento

1. el catéter de protección del medidor de nivel y el catéter principal deben mantenerse verticales.

2. la Biela no se puede doblar y debe insertarse recta.

3. después de la instalación, es necesario guiar el pilar volcado de la pantalla con acero magnético una vez para que se muestre blanco por encima de cero y rojo por debajo de cero.
