Válvula de bola reguladora eléctrica en V de zajv

Contacto con proveedores

Más productos

Detalles del producto

Nombre del producto:	Válvula de bola reguladora eléctrica en V electrónica	Modelo de producto:	ZAJV
Modo de conducción:	Eléctrico	Forma de conexión:	Brida
Forma estructural:	Tipo V	Estructura sellada:	Sellado suave, sellado duro
Rango de presión:	1,6 a 6,4 MPa	Diámetro nominal:	DN25DN300
Materiales comunes:	Acero al carbono, acero inoxidable	Consultoría Técnica:

I,ZAJVEléctrico electrónicoVIntroducción del cuerpo de la válvula de bola de ajuste de tipo

ZAJVEléctrico electrónicoVTipo de válvula de bola de ajusteColocaciónDTREl Ejecutivo eléctrico de la serie, sin necesidad de un servoampleador adicional, tiene una señal de control de entrada..4-20mADCO1-5ADC) y la fuente de alimentación de una sola fase es controlable Funcionamiento del sistema para lograr el ajuste de la presión, el caudal, la temperatura, el nivel de líquido y otros parámetros. El núcleo de la válvula Está abierto.VLa incisión en forma de v, que gira relativamente contra el asiento sellado duro para generar una fuerza de cizallamiento, puede cortar la fibra para evitar atascos.ZAJDTipo de válvula de mariposa eléctricaTener capacidad de circulación, ajustar Alta precisión, gran relación de ajuste, buena estanqueidad, peso ligero y otras características. Adecuado para la mayoría de las ocasiones, excepto para pequeños calibres, ángulos y conexiones de tres vías, es el mejor producto para reemplazar los productos importados, especialmente adecuado para barro y que contiene medios fibrosos. Masa y regulación de medios que contienen pequeñas suspensiones sólidas. Es ampliamente utilizado en sistemas de control automático de procesos industriales en la industria papelera, la industria azucarera, el petróleo, la industria química, la metalurgia y otras industrias.

Diámetro nominal;25-300 mm
Presión nominal:PN1.6, 4.0, 6.4Mpa
Forma de conexión: prensa de bridaJB/T79.2-94Cóncava o presionadaJB78-5PTipo de clip
Conexión de brida
Materiales:WCB ZG1Gr18Ni9Ti CF3M
Rellenos:VRelleno de PTFE de tipo,Relleno de PTFE impregnado,Relleno tejido de amianto. Relleno de fibra de carbono resistente a altas temperaturas
Temperatura: temperatura ambiente:-20Grados Celsius~ + 120Grados Celsius Disipación de calor:+200Grados Celsius~ + 450Grados Celsius

En segundo lugar,ZAJVEléctrico electrónicoVComponentes internos de la válvula de bola reguladora de tipo V

阀芯形式：VHemisferio con brecha en forma
Características de flujo: características porcentuales iguales.
Vástago de la bola2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2 (316L)
Material de asiento metálico: igual que el material del vástago, soldadura hermética de carburo cementado de cobalto y cromo, material de válvula no metálico, PTFE reforzado.
III. Órganos ejecutivos

Tipo: opcionalPSQSerie,DTR、3810El mecanismo de ejecución del viaje de esquina de la serie.
Selección de tipo a prueba de explosiones3810Serie.

4,ZAJVEléctrico electrónicoVTipo de válvula de bola de ajusteVTabla de especificaciones y parámetros de la válvula de bola en forma de V

Diámetro nominalDN	25	32	40	50	65	80	100	125	150	200	250	300
Coeficiente de caudal..Kv(...)	25	40	63	100	160	250	350	680	990	1600	2500	4000
Rango de acción	0 - 90 °
Diferencia de presión permitida△P	Menos presión nominal..1,6 MPa(...)
Cantidad de fugasQ	PresionarAPI598Prueba estándar Sin fugas
Temperatura ambienteGrados Celsius	- 20 a 60Grados Celsius
Error básico	± 2%
Diferencia de retorno	± 2%
Zona muerta	1%
Rango ajustable	250: 1
Agencia ejecutiva de colocación	PSQ101, 3810RSA-05DTR-05 ~ 10			PSQ201381RSC-30DTR-20-.30			PSQ3013810RSC-50 DTR-40			PSQ701DTR-60

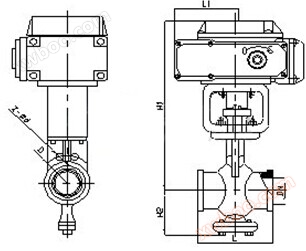

V,ZAJVEléctrico electrónicoVTamaño exterior de la válvula reguladora tipo 2

Diámetro nominalDN	L	DTR		H2	D1	Z-D
Diámetro nominalDN	L	H1	L1	H2	D1	Z-D
25	102	277	208	60	85	4 - 14
32	102	295	208	65	100	4 - 18
40	114	305	208	75	110	4 - 18
50	124	364	208	95	125	4 - 18
65	143	379	208	105	145	4 - 18
80	165	389	256	120	160	8 - 18
100	194	402	256	140	180	8 - 18
125	213	426	256	165	210	8 - 18
150	229	445	256	185	240	8 - 23
200	243	465	256	205	295	12 - 23
250	297	610	346	240	355	12 - 25
300	338	660	346	290	410	12 - 25

Vi,ZAJVEléctrico electrónicoVDescripción de la compilación del modelo de válvula de bola de ajuste de tipo

Z	D	J	V	9	11	F	16	P	G
Válvula de autocontrol	Tipo de órgano ejecutivo	Características de desplazamiento	Código de la válvula	Forma de transmisión	Forma de conexión	Material de la superficie de sellado	Presión nominal	Material del cuerpo de la válvula	Tipo de temperatura
	D: indicaPSSerie	J: indica el viaje angular	Q: indica la válvula de bola	9: indica eléctrico	41: indica la brida	F: indica Tetrafluoroetileno	16: indica1,6 MPa	C: indica acero al carbono	G: indica que el tipo de temperatura media se omite a temperatura ambiente
	R: indica3810Serie	D: indica la válvula de disco	6: indica neumática	11: indica el broche	H: indica sello duro metálico	25: indica2,5 MPa	P: indica acero inoxidable
	Una: indicaDTRSerie	V: indicaVVálvula de bola en forma de V	71: indica el tipo de clip		40: indica4.0Mpa
							64: indica6.4MPa
